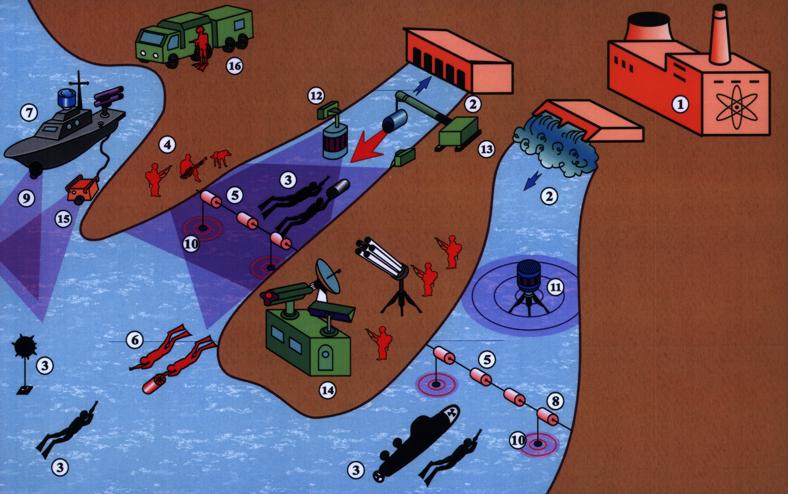

Схема организации охраны АЭС со стороны акватории

Условные обозначения

Объекты охраны

[1] персонал, территория, здания и сооружения атомной электростанции (АЭС) [2] акватория запретной зоны

Вероятная модель нарушителя (диверсионного средства)

[3] диверсионно - террористическая группа боевых пловцов (одиночный пловец)
[3] диверсионно - террористическая группа подводных пловцов использующих одиночные (групповые) подводные средства движения
[3] мини - подводная лодка с диверсионно - террористической группой боевых пловцов
[3] сплавляемые (самоходные управляемые) подводные минно-взрывные устройства

Подразделения охраны

[4] береговой пост противодиверсионных сил и средств со специальным вооружением

[5] боновые заграждения и береговые средства заграждения
[6] водолазная (поисковая) группа подразделения охраны вооруженная специальным подводным оружие
[7] быстроходный катер подразделения охраны с бортовым специальным вооружением

Средства обнаружения подводных (надводных) объектов, водолазного обеспечения и нелетального воздействия на подводных

[8] магнитометрическая станция обнаружения подводных объектов
[9] малогабаритный переносной гидролокатор
[10] боновая гидроакустическая станция (гидролокатор) кругового обзора
[11] донная гидроакустическая станция кругового обзора
[12] мобильная гидроакустическая станция направленного (секторного) обзора
[13] мобильная гидроакустическая станция нелетального воздействия на подводных пловцов
[14] мобильный береговой комплекс оборудованный радиолокационной станцией наблюдения за надводной обстановкой, аппаратурой визуального наблюдения, тепловизором и экранами отображения информации гидроакустических станций (гидролокаторов)
[15] подводный многоцелевой телеуправляемый аппарат с поисковым гидролокатором, манипулятором, аппаратурой видеоотображения и гидроакустической станцией нелетального воздействия (комплектуется по требованиям заказчика)
[16] специальная передвижная рекомпрессионная станция водолазов (ПРС-ВМ) с оборудованием для обеспечения водолазных работ на базе автомобиля повышенной проходимости КамАЗ или Урал.
